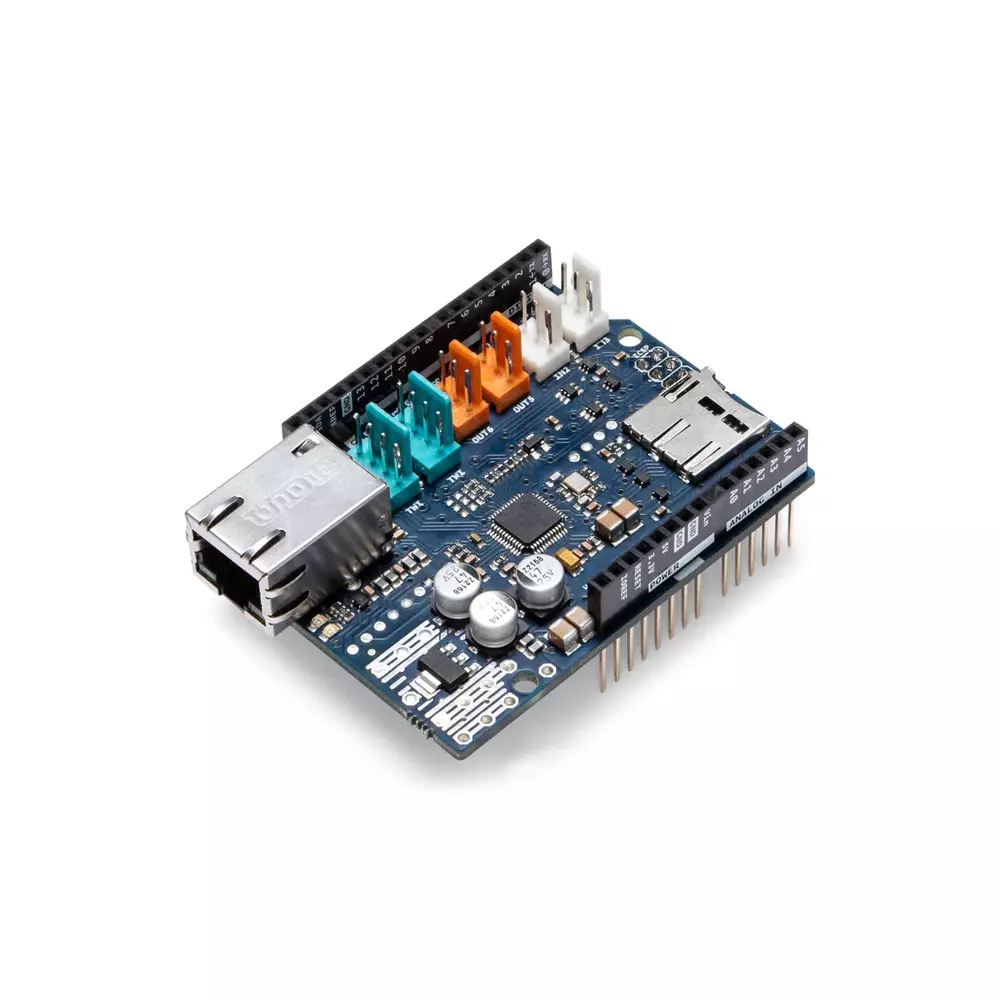

ARDUINO Ethernet Shield 2

Rozšiřující deska umožňující Arduino připojit k internetu pomocí ethernetového rozhraní.

Čiarový kód:	7630049200364
Identifikátor tovaru:	GM773-063
Balenie:
Minimálne množstvo:	1
Centrální sklad	3 ks
Výrobca:	ARDUINO

Množstvo

Štát:

Poplatky za dopravu

€50.6 (cena s DPH)
€41.8 (cena bez DPH)

988.1570 Vyberte dopravu (Cena vč. dopravy)

ARDUINO Ethernet Shield 2 - Popis produktu

Popis produktu:Rozšiřující deska umožňující Arduino připojit k internetu pomocí ethernetového rozhraní.Modul formátu Shield po připojení ke kompatibilní desce Arduino poskytuje vše potřebné pro připojení k internetu a zároveň nadále umožňuje přístup k ostatním pinům či připojení dalšího shieldu (rozvržení pinů odpovídá rozvržení verze 1.0 desky Arduino Uno Rev3).Shield podporuje přenosové protokoly TCP a UDP. Dovoluje obsluhu až osmi síťových socketů současně.Slot pro microSD kartu slouží k uložení dat přenášených po síti. Slot je přístupný pomocí dostupné knihovny SD.Poznámka: síťový adaptér a rozhraní SD karty spolu sdílejí SPI sběrnici – není tak možné obsluhovat obě části zároveň a korektní obsluha by měla být zajištěna softwarovými knihovnami.Je-li používána pouze jedna z částí (tzn. SD karta, nebo síť), musí být nevyužitá část explicitně zakázána – toho lze dosáhnout nastavením příslušného SS/CS pinu jako výstupu s pevnou hodnotou HIGH.Pro obě desky slouží pin 10 jako signál Slave/Chip Select (SS/CS) pro síťový adaptér a pin 4 pro SD kartu. Hardwarový SS pin 53 na Arduino Mega nepřenáší signál, ale pro funkčnost rozhraní musí být nastaven jako výstup. Piny použité pro sběrnici SPI nelze použít jako vstupy/výstupy pro jiný účel. Jedná se o piny 10 až 13 na desce Arduino Uno a piny 50 až 52 na Arduino Mega.Resetování síťového adaptéru při zapnutí je nyní automatické, a to i pro Arduino Mega – je tím tak odstraněn problém z předchozích verzí.Podporu PoE (Power over Ethernet) zajišťuje připojitelný externí modul. Po jeho doplnění je možné získávat napájení z běžného CAT 5 ethernetového kabelu.Poznámka: PoE modul není součástí balení a není vyráběn společností Arduino.Chování/vlastnostiK fyzickému připojení do sítě slouží standardní konektor RJ45.Resetovací tlačítko na desce je společné pro Arduino i Shield.Shield obsahuje několik indikačních LED:ON: indikuje zapnutí Arduina a shieldu,na pinu 13 je standardní vestavěná LED Arduina,ACT: bliká při komunikaci (v obou směrech),LINK: indikuje síťové spojení a bliká při přenosu dat. Na desce jsou konektory kompatibilní s Tinkerkit:2 bílé konektory pro 2 analogové vstupy (připojeny k pinům A2 a A3),2 konektory s oranžovým středem pro 2 analogové výstupy (připojeny k PWM výstupům na pinech D5 a D6),2 bílé 4pinové konektory pro TWI rozhraní – vstupní a výstupní.SpecifikaceEthernetový adaptér: W5500 s interní 32K vyrovnávací pamětíRychlost připojení: 10/100 MbPracovní napětí: 5 V (napájeno z Arduina)Připojení k Arduinu portem SPIKompatibilní s Arduino Uno a MegaSpecifikace PoE modulu:IEEE802.3af kompatibilníVstupní napětí 36 V až 57 VOchrana proti zkratu a přetíženíVýstupní napětí 12 VDC/DC převodník s vysokou efektivitou: typická 85%, v zátěži 80%izolační napětí 1500 V (mezi vstupem a výstupem)
