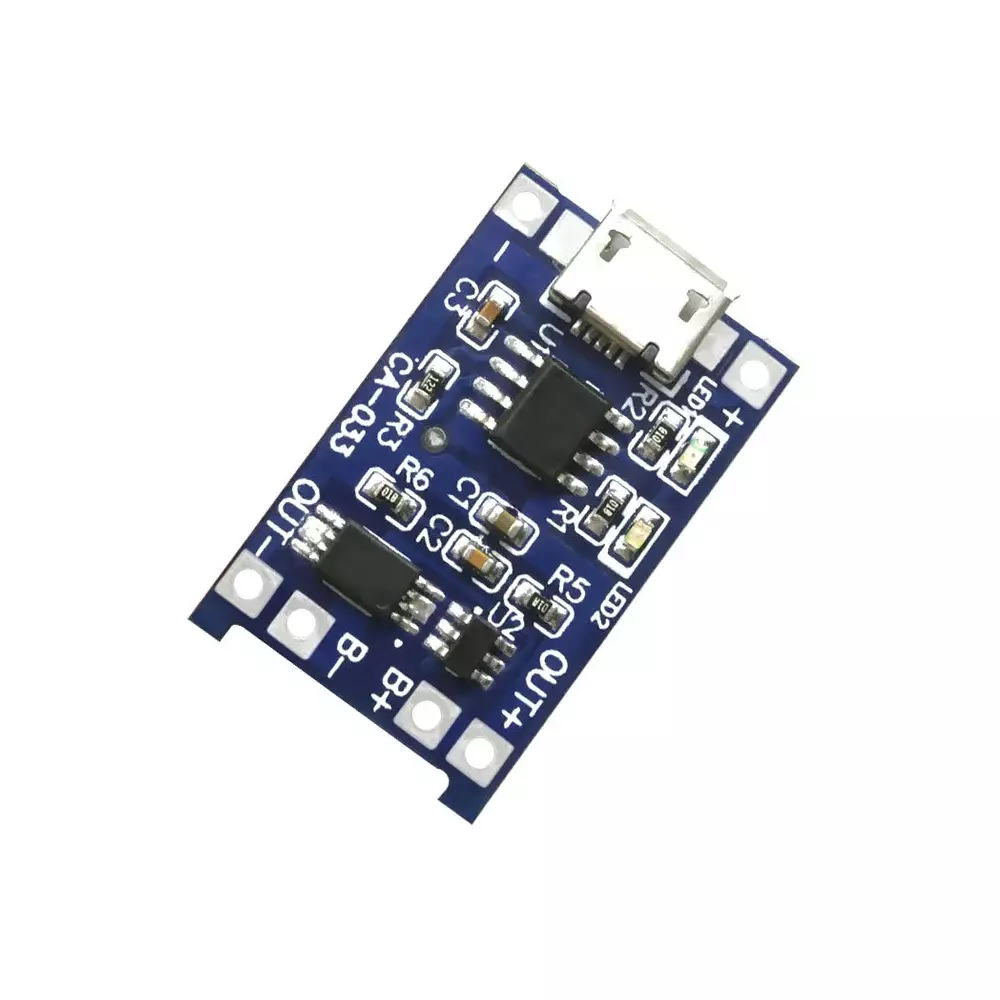

CREATALL CA-033M Nabíječka Li-ion článku TP4056 s ochranou, microUSB

Modul CA-033 s konektorem Micro USB je určen pro nabíjení jednočlánkových Li ion nebo Li pol baterií s nominálním napětím 3,7 V. Kombinuje nabíjecí řídicí obvod s ochranou proti přebití, podvybití a nadproudu.
Centrální sklad i 130 ks
Čiarový kód:
Identifikátor tovaru: GM775-624
Balenie:
Minimálne množstvo: 1
Výrobca: CREATALL

€1 (cena s DPH)
€0.8 (cena bez DPH)

Vyberte dopravu (Cena vč. dopravy)

Množstvo

Minimálne množstvo: 1


Poplatky za dopravu

Popis produktu

CREATALL CA-033M Nabíječka Li-ion článku TP4056 s ochranou, microUSB - Popis produktu

Paramatery produktu:Modul CA‑033 s konektorem Micro‑USB je určen pro nabíjení jednočlánkových Li‑ion nebo Li‑pol baterií s nominálním napětím 3,7 V. Kombinuje nabíjecí řídicí obvod s ochranou proti přebití, podvybití a nadproudu. Je vhodný pro samostatné bateriové napájecí systémy, přenosné elektronické projekty a aplikace vyžadující bezpečné nabíjení jednoho článku.Funkční popisModul využívá nabíjecí charakteristiku CC/CV (konstantní proud / konstantní napětí). V první fázi probíhá nabíjení konstantním proudem až do dosažení přibližně 4,2 V, poté se proud postupně snižuje, dokud není nabíjení ukončeno. Ochranný obvod monitoruje napětí článku a odpojuje jej při dosažení kritických hodnot. Výstupní svorky OUT+ a OUT− umožňují napájení zátěže přímo z modulu. Technické parametryVstupní napětí: 5 VNabíjecí proud: max. 1000 mAUkončovací napětí nabíjení: 4,2 V ±1 %Ochrana proti podvybití: cca 2,5 VOchrana proti nadproudu: cca 3 ASvorky baterie: B+ / B−Výstupní svorky: OUT+ / OUT−Rozměry desky: 28 × 17 mmTyp baterie: 1× Li‑ion / Li‑pol (3,7 V)ZapojeníVstupní napětí 5 V lze přivést přes konektor Micro‑USB nebo přes pájecí plošky označené „+ / −“. Svorky B+ a B− slouží pro připojení baterie. Výstup OUT+ a OUT− je určen pro napájení zátěže, například DC/DC měniče nebo jiného modulu. Provozní chováníPři prvním připojení baterie může být výstupní napětí na OUT+ / OUT− nulové. Ochranný obvod se aktivuje krátkým připojením vstupního napětí 5 V. Stejná aktivace je nutná i při připojení baterie přímo na svorky B+ / B−. Nabíječka použitá jako zdroj musí být schopna dodat minimálně 1 A, jinak nemusí probíhat správné nabíjení. Doporučení pro použitíModul je určen pro nabíjení jednoho Li‑ion článku, nikoli pro sériové nebo paralelní sestavy.Zátěž připojená na OUT+ / OUT− musí být dimenzována na proudové možnosti článku i ochranného obvodu.Modul není vybaven balancováním ani teplotním čidlem.Při montáži je nutné zajistit dostatečné chlazení při vyšších nabíjecích proudech. Upozornění: Výrobek není hotovým zařízením, je to pouze komponenta.
